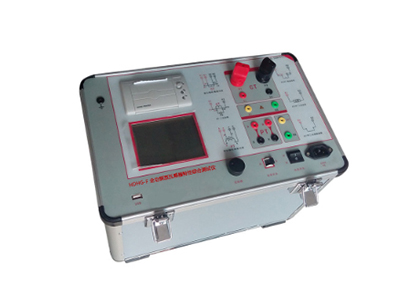

HDHG-F6 互感器特性綜合測試儀
本設備主要用于對保護類、計量類CT/PT進行自動測試，適用于實驗室也適用于現場檢測。
持之以恒，服務電力
十年高壓試驗設備制造廠家
全國服務熱線400-027-1996
全國服務熱線400-027-1996
服務熱線400-027-1996
? ? ? ?該款儀器參考了GB 1207-2006、GB 1208-2006、用于對保護類、計量類CT/PT進行自動測試，適用于實驗室也適用于現場檢測。具有HDHG-F3全部功能參數同時檢測6個繞組。該款儀器滿足 GB1207、GB1208等規程要求無需外接其它輔助設備，單機即可完成所有檢測項目，主要測試功能有：CT：伏安特性（勵磁特性）曲線、自動給出拐點值、自動給出5%和10%的誤差曲線、變比測量、極性判斷、交流耐壓測試、鐵心退磁。PT：伏安特性（勵磁特性）曲線、自動給出拐點值、變比測量、極性判斷、鐵心退磁、交流耐壓測試。
產品功能
| CT （保護類、計量類） |
1、伏安特性（勵磁特性）曲線 | PT （保護類、計量類） |
?1、伏安特性（勵磁特性）曲線 |
| ? ?2、自動給出拐點值 ? |
?2、自動給出拐點值 | ||
| ?3、自動給出5%和10%的誤差曲線 | ?3、變比測量 | ||
| ?4、支持六組變比同時測量 | ?4、極性判斷 | ||
| ?5、比差測量 | ?5、比差測量 | ||
| ?6、角差測量 | ?6、角差測量 | ||
| ?7、極性判斷 | ?7、交流耐壓測試 | ||
| ?8、一次通流測試（二次回路通道檢查） | ?8、二次負荷測試 | ||
| ?9、交流耐壓測試 | ?9、二次繞組測試 | ||
| ?10、二次負荷測試 | ?10、鐵心退磁 | ||
| ?11、二次繞組測試 | |||
| ?12、鐵心退磁 |
產品特點
? ?1、支持檢測CT和PT、單機完成全部試驗。
? ?2、可以6路同時檢測。
? ?3、無需外接其它輔助設備，單機即可完成所有檢測項目。
? ?4、自帶微型快速打印機、可直接現場打印測試結果。
? ?5、采用智能控制器，操作簡單。
? ?6、大屏幕液晶，圖形化顯示接口。
? ?7、按規程自動給出CT/PT（勵磁）拐點值。
? ?8、自動給出5%和10%誤差曲線。
? ?9、支持六組變比同時測量。
? ?10、可保存1000組測試資料，掉電后不丟失。
? ?11、支持U盤轉存資料，可以通過標準的PC進行讀取，并生成檢測報告。
? ?12、小巧輕便≤25Kg，利于現場測試。
產品參數
| 項 ? ?目 | 參 ? ?數 | |
| 工作電源 | AC220V±10%、50Hz? | |
| 設備輸出 | 0~2500Vrms，5Arms(20A峰值)? | |
| 大電流輸出 | 0~600A? | |
| 二次繞組電阻測量 | 范圍 | 0.1~300Ω? |
| 精度 | ≤0.5%、分辨力0.01? | |
| 二次實際負荷測量 | 范圍? | 5~1000VA? |
| 精度 | ≤0.5%±? | |
| 相位測量(角差) | 精度? | ±4min? |
| 分辨率? | 0.1min? | |
| 比差測量 ? |
精度? | ≤0.05%? |
| CT變比測量 | 范圍? | 5-250000A/5A(5000A/1A)? |
| 精度 | ≤0.5%? | |
| PT變比測量 | 范圍 | 10000:1 |
| 精度 | ≤0.5%? | |
| 工作環境 | 溫度：-10℃~40℃，濕度：≤90%，海拔高度：≤1000m? | |
| 尺 ? ?寸 | 400mm*250mm*250mm? | |
| 重 ? ?量 | ≤25Kg | |
